一、用戶現場資料及需求

  1、物料類型：河卵石制砂

  （1）、原料成分：40% 0-5mm砂、60%5-100mm河卵石。

  （2）、原料經破碎后進入圓振篩，篩下物料粒徑<5mm，水量150m3/h

  （3）、回收干排后尾水處理，水量120m3/h，尾水含固量約≤10%





  2、客戶要求：成品砂150T/h。

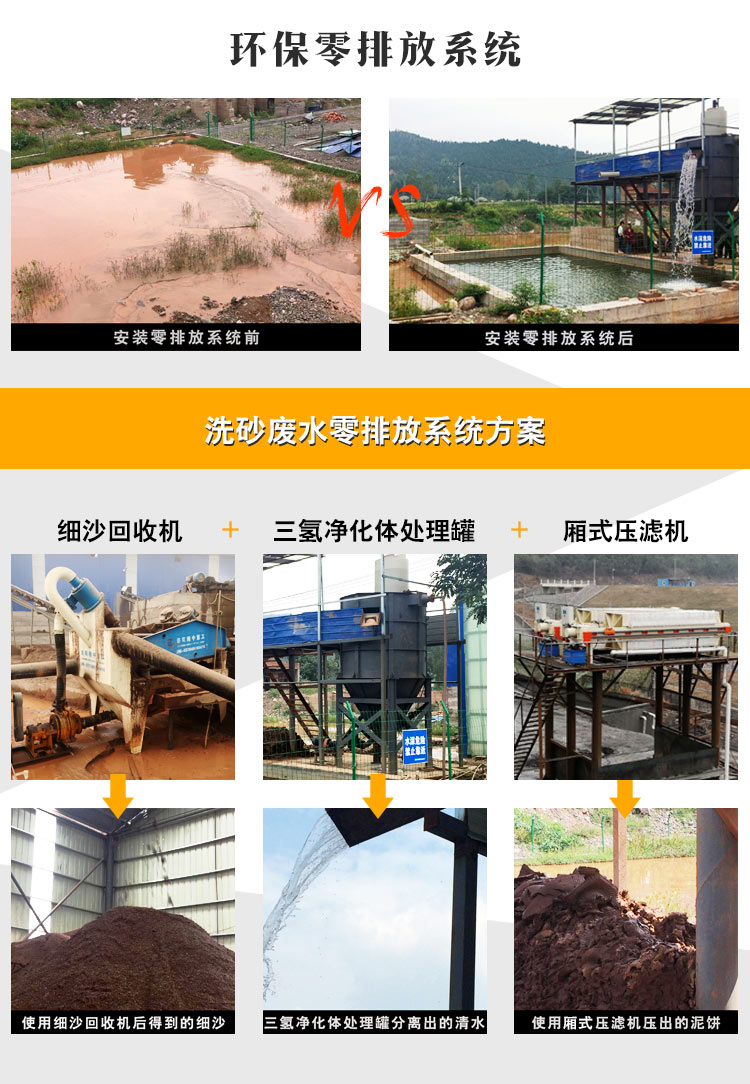

  本方案對垃圾焚燒生產過程中工序固體顆粒回收，及尾水凈化處理，實施方案如下：

  1.利用細砂回收機，實現跳汰機處理后尾料的顆粒物回收。

  2.利用洗砂回收一體機，實現滾筒篩分后篩下物料的洗凈與回收。

  3.利用三氫凈化體，實現上述細砂回收機、洗砂回收一體機作業后的尾水凈化、泥水分離。

  4.利用廂式壓濾機，將三氫凈化體濃密后的污泥壓成泥餅，實現干堆。









  二、工藝流程如下：

  本方案處理水量400m3/h（細砂回收機處理水量約40 m3/h），工藝流程如下：

  跳汰機處理后料漿自流進入細砂回收機（LZ250）下部水箱，再經細砂回收機內部配置渣漿泵（4/3）抽取進入分離器（FX250）,分離器底流進入振篩篩板上，產出成品細砂（固體顆粒）。分離器返水進入返水箱，并自流

  進入污水中轉水池（4X4m地下）,污水中轉水污中的廢水由立式泵（6/4）抽取進入三氫凈化體（S-6000）。

  滾筒篩篩分后的篩下物料，自流進入洗砂回收一體機（LZ36-180）葉輪水箱，經洗砂回收一體機處理后的物料顆粒由出料口排出，經由皮帶機運送到料堆，旋流器溢流尾水自流進入污水中轉水池（4X4m地下）,污水中轉

  水池中的廢水由立式泵（6/4）抽取進入三氫凈化體（S-6000）。





  經三氫凈化體濃密后的泥漿自流進入泥漿中轉池，再由壓濾機專用泵抽取，打入廂式壓濾機，經壓濾機壓濾成泥餅排出。同時三氫凈化體溢流清水，與壓濾機壓濾出的清水回流到清水中轉池，從而實現細砂回收增效、固廢

  干排處理及水資源的回收再利用。









  工藝方案優勢分析：

  （1）先提取原料泥漿中的細砂，能有效降低后序設備負荷，減小設備型號，從而達到投資小，占地面積小的目的，同時可以減少對設備元件的損傷，延長設備使用壽命。

  （2）泥砂分離、泥水分離及固廢干排，步驟明確、分工細致，每臺機器結構設計，保證可以發揮其作用，從而達到簡單有效的目的。

  （3）細砂回收機具有合理的水路設計，包括返水調節、溢流調節等機構，使整機回收效果更為理想；三氫凈化體內部結構根據流體動力學原理設計，充分考慮紊流、沉降等方面因素，在處理量相同的情況下，體積更小，絮凝劑用量更??；廂式壓濾機采用全自動程控拉板技術，并在進料口加裝壓力表及過壓保護回流裝置，有效保護設備元件及濾布不在過載狀態下工作。

  （4）專利設計，工藝合理，結構優化，處理后的水、泥均能達到環保要求。





  三、此方案實現的功能、及預期達到的目標

  1、實現的功能

  （1）泥砂分離-物料中固體顆粒的回收與脫水。

  （2）泥水分離-前期作業產生的尾水凈化。

  （3）固廢干排-尾水中固體廢棄物的干排、干堆處理。



  2、預期達到的目標

  （1）實現物料中固體顆?；厥彰撍?200目以上固體顆?；厥章蔬_80～90%，脫水后物料的含水率達到16～20%。

  （2）實現尾水的凈化回用：凈化后的尾水懸浮物（SS）低于300mg/L（特殊物料除外），高于GB8978《污水綜合排放標準》中有關礦山行業尾水排放的三J排放標準。清水回用率大于90%，符合我國關于工業采礦、選礦等有關水資源重復利用標準。

  （3）實現固體廢棄物的干堆干排：壓濾過的泥餅含水率小于60～75%，達到關于固體廢棄物干堆干排或混合填埋標準。
